介绍

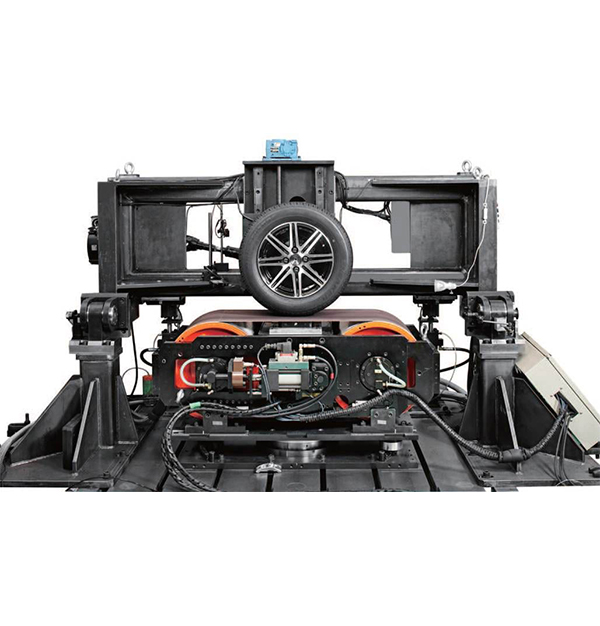

A&D公司的钢带式六分力轮胎试验机

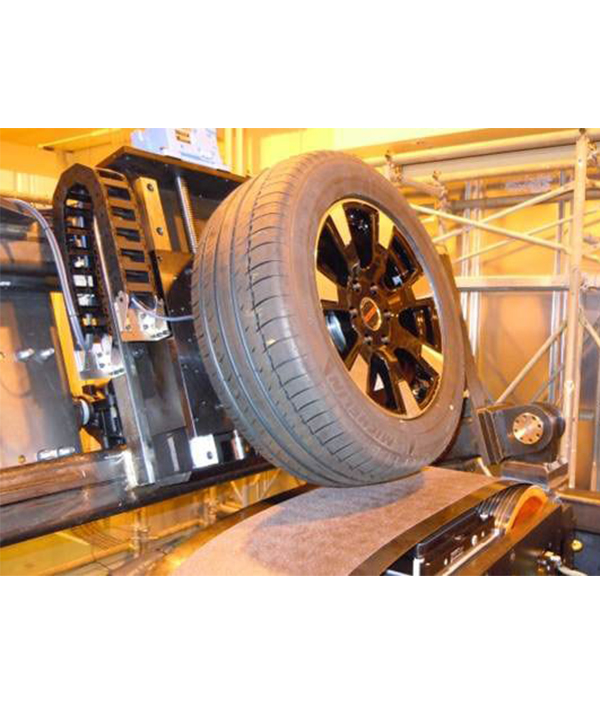

A&D钢带式轮胎试验台是一台室内轮胎力和力矩试验机。它允许在动态条件下在平坦表面上对轮胎进行测试。平面由电控皮带轮总成模拟，而轮胎负载由皮带下的空气轴承（用于乘用车负载）或水轴承（用于更高负载）支撑。

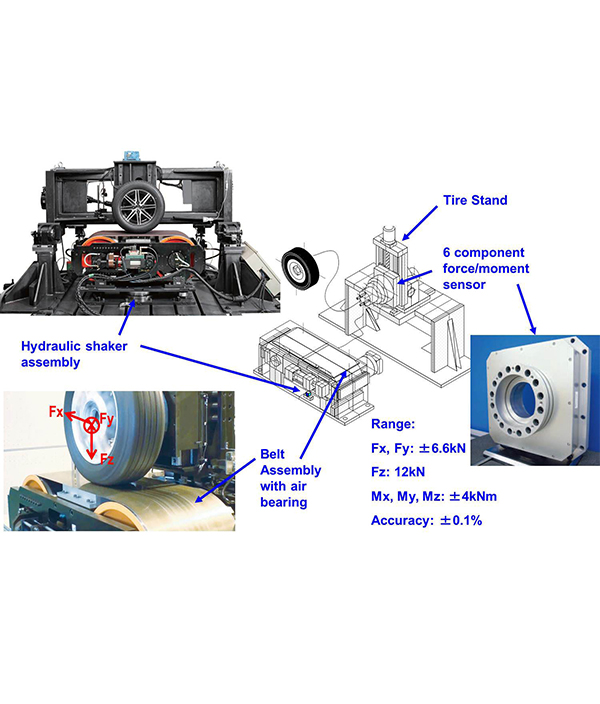

该皮带轮总成位于液压振动筛系统上，该系统能够以高度动态的方式模拟轮胎垂直运动和滑移角的产生。轮胎架本身能够在试运行期间改变轮胎垂直载荷和外倾角。使用安装在轮胎架上的a&D的6组件板力传感器（PFS），以高采样率测量轮胎所受的力和力矩。可根据预期应用定制配置、范围和性能。

优势

六个自由度可实现各种轮胎设置

许多安全功能，如安全带健康监测和裂纹检测

全由电机驱动的皮带和轮胎

精确的钢带控制再现真实的路况

紧凑型

可选振动筛模拟

规格

称重传感器范围：±6.6kN（Fx，Fy），12kN（Fz），±4kN（Mx，My，Mz）

称重传感器精度：±0.1%

轮胎垂直运动驱动：±50mm，高达30Hz，最大速度为300mm/s

轮胎垂直运动控制精度：±0.1mm

滑动角驱动：±20°，最大速度为50°/s

外倾角驱动：±15°，最大5°/s

外倾角控制精度：±0.03°

垂直荷载：高达12kN

轮胎压力：高达500kPa

最大轮胎速度：±1750rpm

皮带速度：±200公里/小时

外倾角控制精度：±0.03°

皮带速度控制精度：±0.05m/s（空载），±0.14m/s（满载）
